本技術(shù)與材料屬于建筑材料領(lǐng)域。高分子自粘橡膠復(fù)合防水卷材通過自粘橡膠瀝青膠料的配方調(diào)配以滿足其與水泥砂漿或后澆混凝土的粘結(jié)，同時耐老化的性能滿足在未及時隱蔽的情況下各項性能不會衰減。

一.已解決的關(guān)鍵問題

卷材構(gòu)造問題

高分子自粘橡膠復(fù)合防水卷材采用多層復(fù)合結(jié)構(gòu)，通過各層次不同的功能特長滿足卷材整體性能要求，很好的解決了施工應(yīng)用中的各種問題。

由上至下的構(gòu)造層次為：隔離膜→自粘橡膠瀝青膠料→高分子片材→無紡布加強(qiáng)層。每一層構(gòu)造都有明顯的作用：

自粘橡膠瀝青膠料賦予了卷材良好的施工應(yīng)用性，使得卷材能夠通過濕鋪、預(yù)鋪工藝與水泥（砂）漿緊密粘結(jié)（分子活化技術(shù)），同時，自粘橡膠瀝青膠料中加入了抗氧劑、抗紫外線劑等抗老化處理劑對瀝青進(jìn)行了化學(xué)改性（使瀝青擴(kuò)鏈），進(jìn)一步提升了卷材的耐久性；

高分子片材提升了卷材的各項性能指標(biāo)；高分子片材表面復(fù)合的無紡布，一方面減少了高分子片材的變形量，使卷材鋪貼更加平整順直，另一方面采用濕鋪法施工完畢后，無紡布對防水卷材起到了保護(hù)的作用，避免后續(xù)施工的破壞，而且在施工保護(hù)層時又起到了隔離的作用。

綜合以上構(gòu)造，解決了防水材料自身以及施工過程中的薄弱環(huán)節(jié)，在盡量降低材料對施工環(huán)境的要求的同時，進(jìn)一步提高材料自身的性能指標(biāo)，使高分子自粘橡膠復(fù)合防水卷材的材料質(zhì)量、施工質(zhì)量、施工工期、綜合成本、成品維護(hù)各方面具有明顯的優(yōu)勢。

搭接方式的問題

傳統(tǒng)改型瀝青卷材的搭接工藝由于搭接部位需用噴燈烘烤粘結(jié)，由于瀝青在烘烤時燃燒、氧化，使搭接部位的不透水性不夠可靠。而如果烘烤不足則可能妨礙卷材熱熔粘接。這兩種情況都常常導(dǎo)致滲漏。

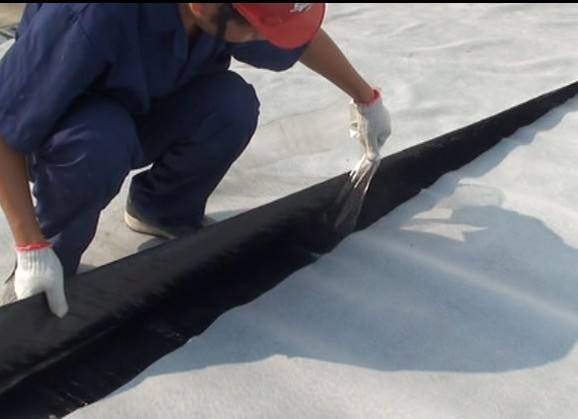

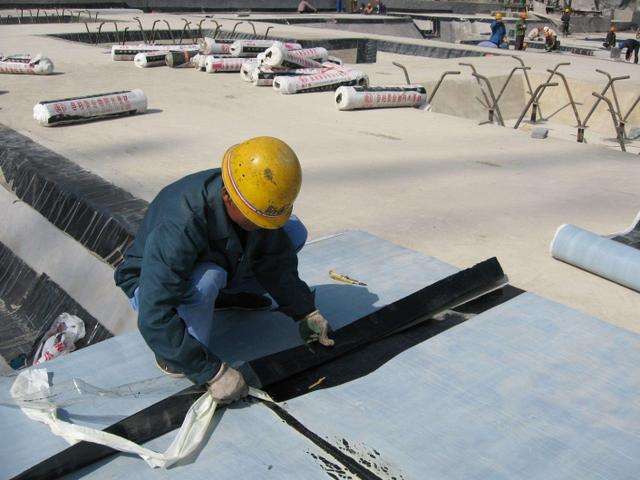

高分子自粘橡膠瀝青防水卷材的搭接必須采取其他的搭接方式，我們選擇了自粘構(gòu)造的搭接工藝。而搭接部位采用自粘膠粘接自粘膠，粘接牢實可靠，調(diào)控自如，十分靈活。工期寬松或氣溫較低時，延遲封貼，讓卷材下的水份平穩(wěn)蒸發(fā)，讓卷材變形趨于穩(wěn)定；工期緊張而著急隱蔽或氣溫較高時，可于第二天進(jìn)行。特別是卷材本身設(shè)計了防污邊，有效防止了搭接部位的污染，可保證任意時間搭接的效果。因濕鋪法施工時卷材的接縫處理必須在水泥砂漿初凝后才能進(jìn)行，而施工過程中，水泥漿很容易污染搭接部位而造成搭接不密實。本卷材進(jìn)行了預(yù)留防污邊設(shè)計（該防污邊只在需要進(jìn)行搭接施工時才撕除，可以有效防止搭接部位受污染），增加了濕鋪施工的便捷性和搭接密封的可靠性。

 防水層整體性的問題

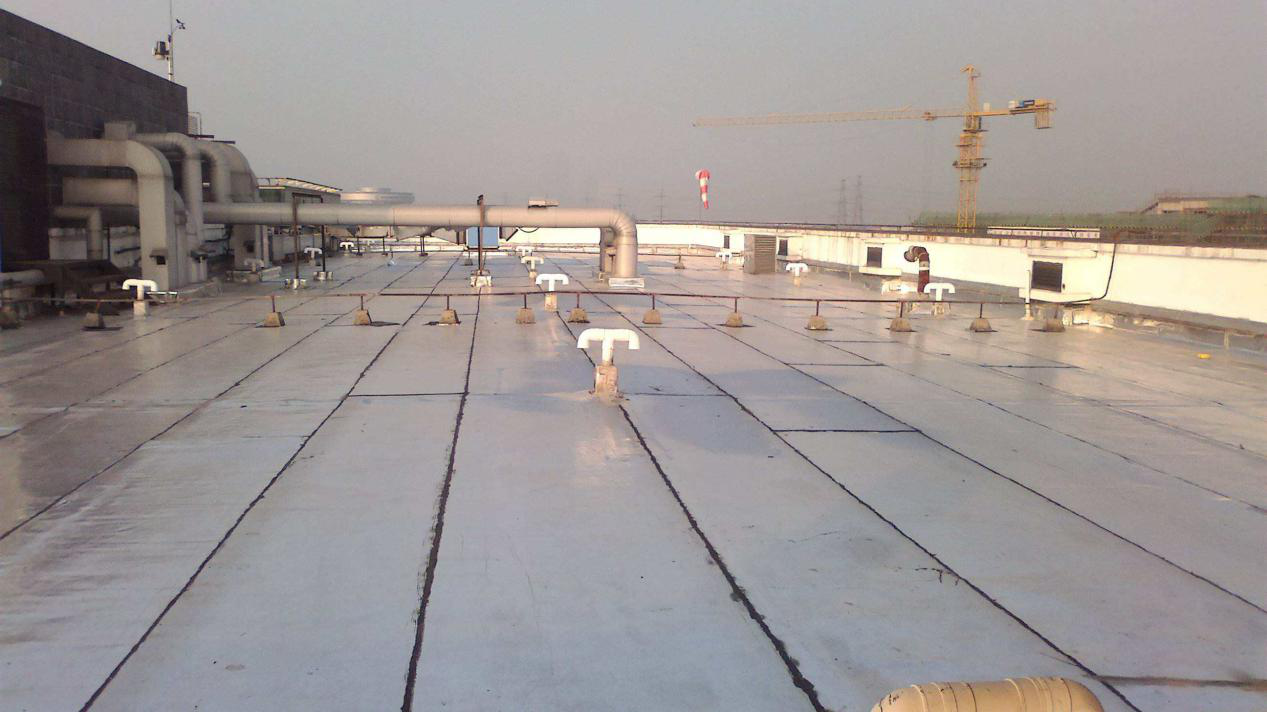

對于防水卷材來說，搭接邊出現(xiàn)滲漏的概率要遠(yuǎn)高于大面卷材，因此解決好搭接邊的防水問題非常重要。為了提升防水效果，高分子自粘橡膠瀝青防水卷材的搭接邊采用自粘搭接設(shè)計，通過“膠粘膠”的方式可以使搭接邊粘結(jié)牢固，這是解決搭接邊問題的一個方法。而為了進(jìn)一步提升防水效果，保證防水層的完整性，還有一個方法就是盡量減少搭接邊的數(shù)量。所以本項目將高分子自粘橡膠復(fù)合防水卷材的幅寬設(shè)計成兩米，兩米幅寬比傳統(tǒng)卷材一米幅寬增加了一倍，不僅施工效率提高，而且節(jié)省材料，減少搭接縫，降低滲漏概率。高分子自粘橡膠復(fù)合防水卷材一改傳統(tǒng)瀝青基防水卷材只有一米幅寬的窄幅設(shè)計，在國內(nèi)率先生產(chǎn)二米幅寬產(chǎn)品。同一米寬卷材相比，可減少搭接縫42%，相當(dāng)于減少滲漏概率一半；因為減少搭接損耗，可節(jié)省材料4—5%（按搭接8—6cm計）。

二.主要技術(shù)創(chuàng)新點(diǎn)

該卷材兼有高分子防水卷材和自粘卷材的特點(diǎn)，抗穿刺，耐候、耐高、低溫等物理性能更優(yōu)異，化學(xué)性能更穩(wěn)定。

卷材能與結(jié)構(gòu)粘為一體，長期浸水環(huán)境下依然密不可分，有效避免“竄水”現(xiàn)象的發(fā)生，真正實現(xiàn)了“皮膚”式防水。

無紡布加強(qiáng)層。高分子片材表面復(fù)合無紡布，減少了高分子片材的變形量，使卷材鋪貼更加平整順直。

施工自由度高?；嬖试S潮濕、基本平整即可，無須底涂及預(yù)處理，不受天氣影響，可大大節(jié)省工期。

安全環(huán)保。施工過程無需溶劑和燃料，避免了環(huán)境污染，消除了消防隱患，節(jié)約了能源。

最優(yōu)性價比?；鶎訜o需水泥砂漿找平層，底板預(yù)鋪反粘施工時，還可取消50厚細(xì)石砼保護(hù)層，由此降低了建筑防水系統(tǒng)整體費(fèi)用，而且由于構(gòu)造的簡化，還能大大加快施工進(jìn)度。

防水效果優(yōu)良。地下室底板工程中，采用預(yù)鋪反粘工藝一道1.2mm厚高分子自粘橡膠復(fù)合防水卷材即可達(dá)到一級防水設(shè)防標(biāo)準(zhǔn)要求。

高分子自粘膠膜預(yù)鋪防水卷材對基層要求簡單，只需要最低限度的表面處理，不需要底油或熱氣烘干潮濕的基層，無揮發(fā)性物質(zhì)。當(dāng)混凝土基層達(dá)到可以上人的強(qiáng)度（1d）后，就可以施工。

高分子自粘膠膜預(yù)鋪防水卷材施工溫度范圍寬，在全年的很多季節(jié)都可以施工。
